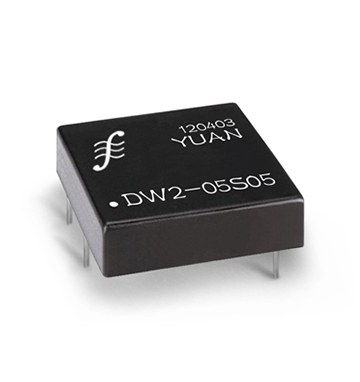

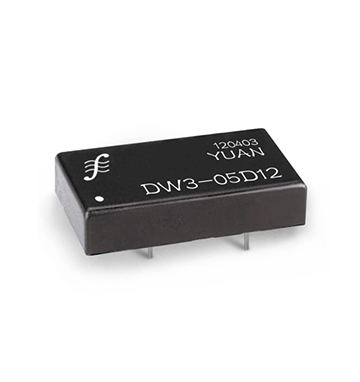

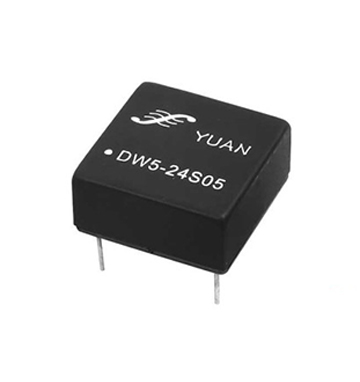

1KV隔离2：1宽电压输入单双路稳压输出电源模块：DW系列
DW—xxSxx（S：单输出）系列和DW—xxDxx（D：双输出）系列模块电源是一种宽输入电压范围，输出功率6W~12W的隔离型DC-DC转换器。输入电压范围常用规格：4.5~9.0V、9~18V、18~36V、36~72V 、70~150VDC、；输出分单路（S）、双路（D）两种。高稳压精度，高效率，高可靠性，极低的纹波和噪声使它适合于分板供电式分布电源系统。主要应用于程控交换机，ATM交换机，PBX，ISDN，蜂窝状通信系统等。
(2:1)宽电压输入是指输入电压可以允许在较宽的指定范围内变化（例如：4.5~9.0V、9~18V、18~36VDC等）。宽电压输入的模块电源采用PWM控制方式，具有功率密度大，输出功率高，应用范围广等特点。

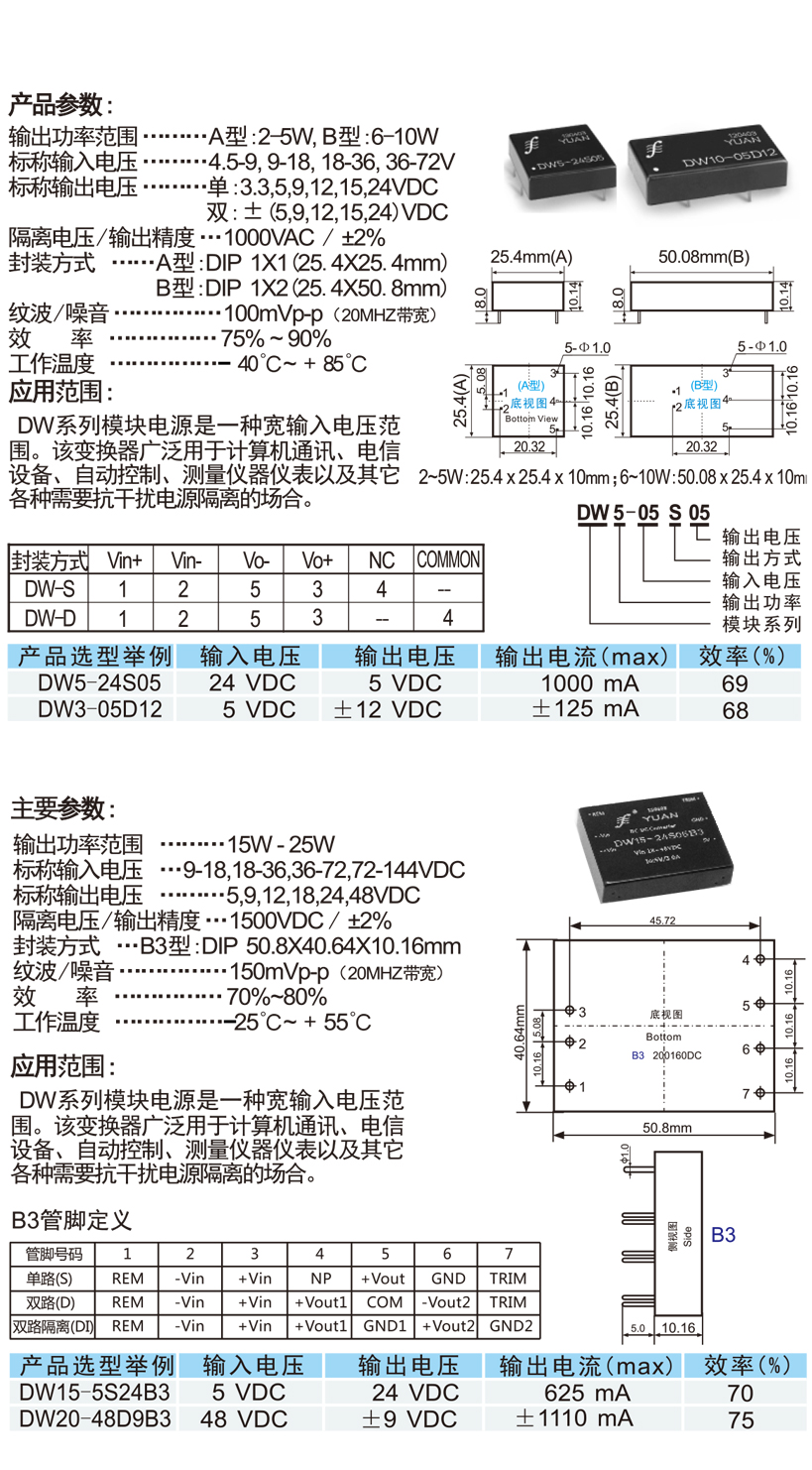

技术参数
输出特性 | ||
技术指标 | 技术参数 | 测试条件 |
稳压精度 | 主路：2.0%max， 从路：3.0%max | 0%~100%负载范围 |
线性调整率 | 主路：0.5%max 从路：0.8%max | 满载 |
负载调整率 | 主路：1.0%max 从路：1.2%max | 0%~100%负载范围 |
过流保护点 | 110% | |
纹波和噪声 | Vo≤5V, Vp-pmax≤50mV Vo≥48V, Vp-pmax≤200mV 其它输出，Vp-pmax≤100mVp-p | 20MHz带宽 |
动态响应速度 | 150us | 25%负载~满载 |
启动延迟时间 | 500ms | |
输入特性 | ||
输入电压范围 | （5VDC）4.5—9.0VDC | |
（12VDC）9—18VDC | ||
（24VDC）18—36VDC | ||
（48VDC）36—72VDC | ||
（110VDC）70—150VDC | ||
线性高速率 | 0.5% | 低端~高端 |
一般特性 | ||
开关频率 | 300KHZ | 典型值 |
转换效率 | 参见型号选择表 | |
保护特性 | 过流型短路保护 | |
隔离电压 | 1500VDC | 输入和输出之间 |
平均无故障间隔时间 | 1000000小时 | |
温度系数 | 0.02%/℃ | |
环境特性 | ||
工作温度范围 | -25℃~+60℃ | |
储存湿度 | -45℃~+105℃ | |
相对湿度 | 10%~90% | |
冷却方式 | 自然冷却 | |
产品选型举例
1、 输入电压范围：18-36VDC， 输出电压：双路正、负12VDC， 功率：10W
产品型号：DW10—24D12
2、输入电压范围： 36-72VDC， 输出电压：单路5VDC， 功率：12W
产品型号：DW12—48S05
产品常用型号
输入电压（V） | 输出电压 （V） | 输出电流 （A） | 效率 （%） | 型号 | 输出 路数 | |
标称值 | 输入范围 | |||||
5 | 4.5~9.0 | +12 | 0.5 | 80 | DW6-05S12 | 单路 |
12 | 9.0~18 | +5.0 | +1.6 | 77 | DW8-12S05 | 单路 |
24 | 18~36 | +5.0 | +2.0 | 79 | DW10-24S05 | 单路 |
24 | 18~36 | +12.0 | +0.80 | 86 | DW10-24S12 | 单路 |
24 | 18~36 | +15.0 | +0.66 | 86 | DW10-24S15 | 单路 |
24 | 18~36 | ±12.0 | ±0.40 | 86 | DW10-24D12 | 双路 |
24 | 18~36 | ±15.0 | ±0.33 | 86 | DW10-24D15 | 双路 |
48 | 36~72 | +5.0 | +2.0 | 83 | DW10-48S05 | 单路 |
48 | 36~72 | +12.0 | +1.0 | 87 | DW12-48S12 | 单路 |
48 | 36~72 | +15.0 | +0.80 | 87 | DW12-48S15 | 单路 |
48 | 36~72 | ±5.0 | ±1.0 | 86 | DW10-48D05 | 双路 |
48 | 36~72 | ±12.0 | ±0.50 | 87 | DW12-48D12 | 双路 |
48 | 36~72 | ±15.0 | ±0.40 | 87 | DW12-48D15 | 双路 |
110 | 70~150 | +15.0 | +0.20 | 87 | DW3-110S15 | 单路 |
注：以上是例举的几种常用型号。可以根据客户要求，提供其它各种输入、输出参数的模块电源。 | ||||||
