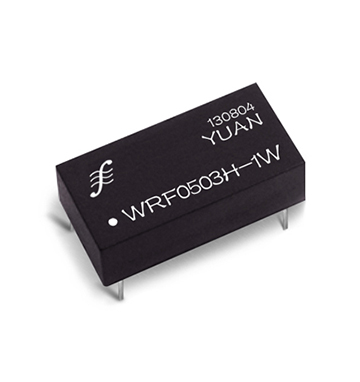

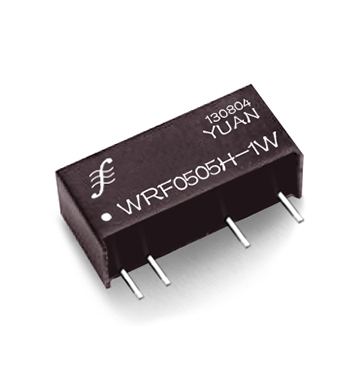

顺源科技研制生产的电能表专用6KVAC高隔离防静电DC/DC转换器，是一款具有高电气隔离和抗浪涌、防静电特性，且输出具有自恢复过载和短路及8KV抗静电保护功能的国家专利产品（专利号：ZL
200420042857.1）。近期该产品在电力负荷管理控制终端（用户管理终端）仪表外接RS485/RS232接口安全高隔离（4500V）、抗静电（外端子直接接触：8000V）的相关技术送检中，顺利通过高隔离/抗浪涌/防静电测试。目前已在电力仪器仪表制造行业广泛使用。
DC-DC电源模块（模块电源）典型应用、电压极性变换、外接滤波电容的选择、过载短路保护电路和串并联使用详细介绍。正确的使用方法可以延长产品的使用寿命，避免干扰、过热、自激、启动不良等现象的出现以及不可修复的损坏。
产品技术参数
输入电压
5, 12, 15, 24
VDC
输出电压
3.3,5,9,12,15VDC
如需其它规格,请咨询顺源科技公司
电气特性
以下数据除特殊说明外,均是在TA=25°
C, 标称输入电压, 额定输出电流时测得.
输入特性
电压范围
+/- 10%*标称值
滤波
陶瓷电容
隔离特性
电压 6000 VAC
泄漏电流
1 mA
电阻 109 Ohm
电容
60 pF type.
输出特性
静电等级
≥8000V
电压精度 +/- 2%*标称值 max.
( 20
MHz BW) 纹波及噪音 50mV p-p,
max.
可持续短路时间
长期
线性电压校准 +/- 1.2% / 1.0% of
Vin
负载电压校准 +/- 8 %, load = 20 ~
100
温度系数 +/- 0.02%/°C
一般特性
效率 70%
to 80%
开关频率 80 - 125KHz
环境特性
工作温度( 环境) - 40° C
to + 85° C
存储温度 - 55 °C to + 125
°C
降低定额值 见温度特性曲线图
湿度
≤ 90%, 非压缩
冷却方式 自然空冷
体积特性
SIP 封装尺寸 19.50 x 9.80 x 12.50
mm
0.77
x 0.39x 0.49英寸
重量 4 — 6 g
外壳材料 非传导阻燃黑塑料

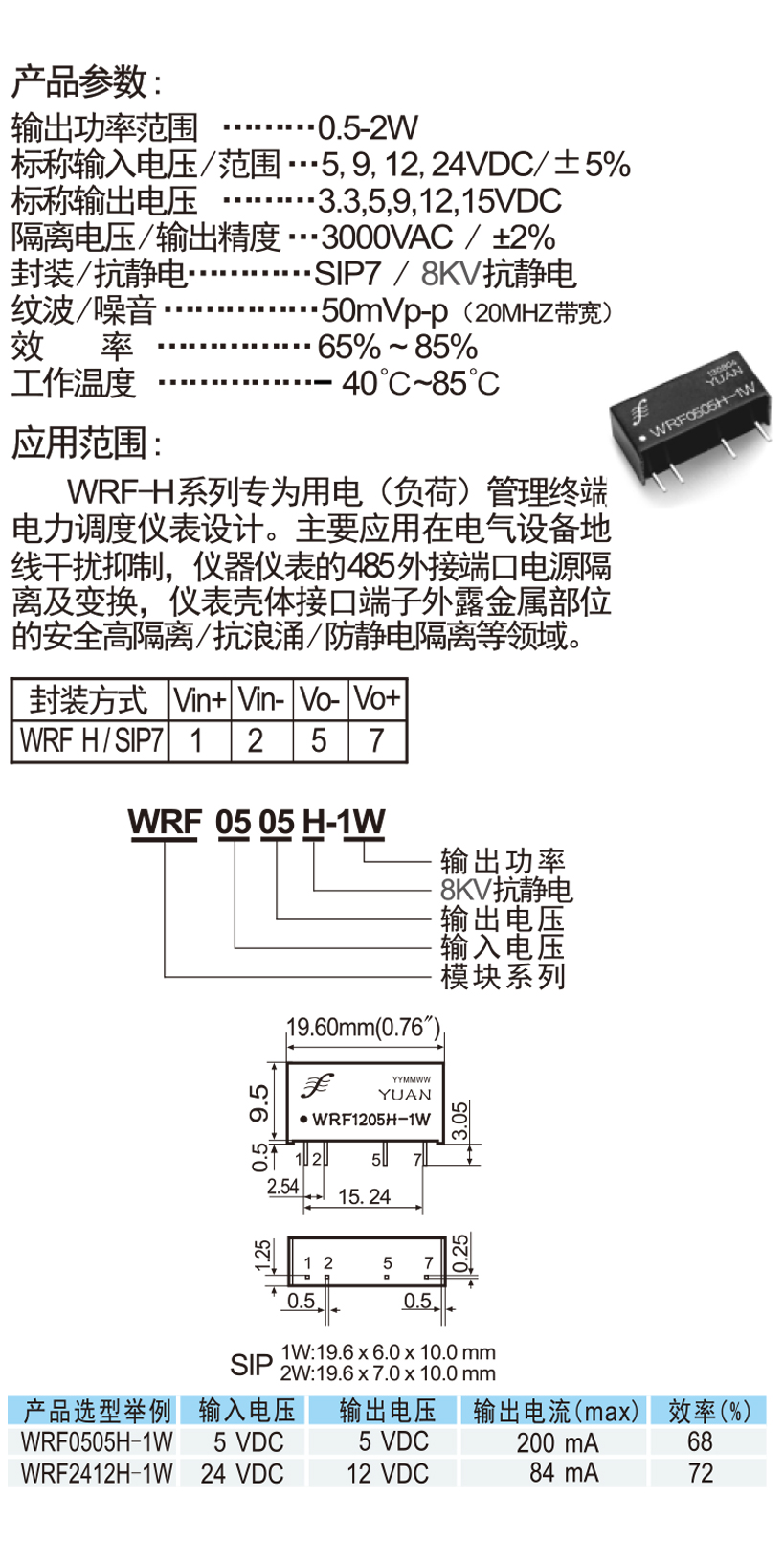

8KV抗静电3KV隔离稳压单输出过载保护电源模块：WRF-H系列
