BHK系列两线制回路供电检测仪表专用隔离电源采用先进的DC-DC隔离转换技术和独特的真空绝缘灌封工艺。专为压力、位移、温湿度等两线制传感器与变送器之间的隔离供电与配电而设计，产品具有高隔离、小体积、超低功耗等特点，广泛用于机器人、数控机床，仪器仪表，工控智能化等领域。
产品特点：
*
无源设计直接使用（无需外接任何元件）
*
两线制回路供电检测仪表配电，具有节能和防爆功能
* 低成本、小体积、标准SIP
7Pin阻燃封装
* 输入、输出1000VAC隔离
* 工业级宽温度（-45—+85
℃）工作范围
* 空载功耗极低（0.25-0.35mA)
产品应用：
* 两线制回路供电检测仪表供配电
*
PLC、DCS、PC机等现场模拟信号隔离、分配及配电
* 地线环流隔离及干扰抑制
* 两线制变送器与传感器回路取样配电
*
仪器仪表与传感器之间信号收发、隔离控制
输入电压：
3.3, 5, 9, 12, 24
VDC
输出电压：
3.3, 5, 9
VDC
如需其它规格,请咨询顺源科技公司
环境特性
工作温度(环境) - 40° C to + 85°
C
存储温度 - 55 °C to + 125 °C
降低定额值
见温度特性曲线图
湿度 ≤ 90 %, 非压缩
冷却方式
自然空冷
体积重量 2 g - 3 g

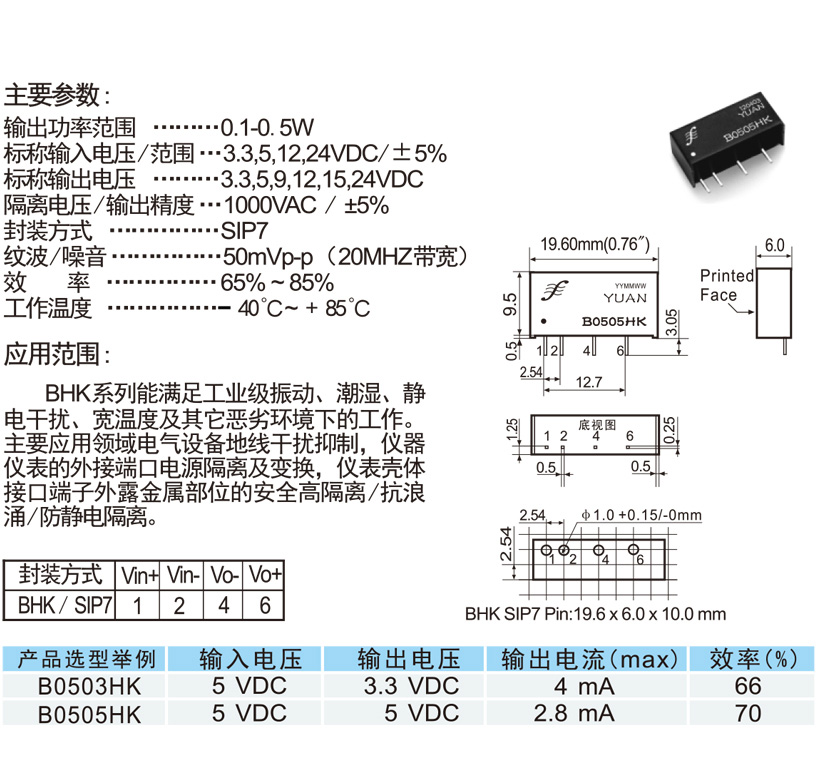

SIP 封装尺寸 19.60 x
6,00 x 10,00
mm
0,77 x 0,23 x 0,39 英寸
典型应用图
变送器专用两线制回路取样配电隔离电源：BHK系列
