发布时间：2021-09-09 09:24:09 浏览次数：1012次
PWM隔离变送器分类产品一、PWM脉冲调宽信号隔离转换为标准4-20mA/0-5V/0-10V模拟信号隔离变送器： ISO D-P-O-Q系列
SunYuan ISO D-P-O-Q系列产品是顺源新开发的业界领先技术小体积（SIP12 Pin）低成本PWM脉冲调宽信号隔离变送器IC。可以将单片机、PLC/DCS、仪器仪表输出PWM方波信号的占空比经隔离转换为标准4-20mA/0-10V模拟信号，实现单片机PWM信号的隔离放大和显示控制功能。
SunYuan ISO D-P-O-Q在同一模块内集成了多路高隔离DC/DC电源、模拟放大与变换电路、PWM信号隔离控制电路等，特别适用于工业现场PWM信号的DA还原隔离变送，单片机、现场总线、以太网物联网、PLC/DCS上位机对多路传感器信号采集和分析。内部集成高效率DC-DC隔离电源，分别给内部的输出调理电路、DA转换电路和输出信号隔离电路供电。 SMD工艺结构及新技术隔离措施使该器件能达到辅助电源与PWM信号输入、模拟信号输出的3000VDC三隔离。并能满足工业级宽温度、潮湿、震动的现场恶劣工作环境要求。
SunYuan ISO D-P-O-Q系列产品使用非常方便，无需外接任何元件即可实现PWM信号与模拟信号的隔离变送功能。12脚单列直插的超小体积（33.0X15.5X10.5mm）及标准PCB板上安装设计，有效简化用户系统设计方案选择，降低体积和布线成本。产品有PCB板上安装的IC封装、DIN35标准导轨安装和PIM面板显示嵌入式安装方式。DIN导轨式安装方式可实现信号一进一出、一进二出隔离传输功能。 PIM 面板嵌入式智能化变送表可实现传感器模拟信号隔离显示、报警控制及远距离无失真传输等多种功能。 广泛应用在冶金采矿、石油化工、电力设备、医疗仪器、工业自动化、新能源设施及军工科研等领域，用户可根据现场需要选择合适产品。
备注
1、 用户对产品电压信号或电流信号的输出带负载能力有要求的，可以按技术要求定制。
2、 用户选用PCB板安装的IC封装产品，现场信号输入幅值是24V（高电平）的，请将输入幅值分压为5V幅值再接入产品，避免影响产品使用或造成损坏。
3、 用户选用DIN35或者DIN3导轨安装的产品，现场信号输入幅值（高电平）是24V的，下单时请特别注明信号幅值为24V，我们将分压电路安装在产品内部出厂。
PWM脉冲调宽信号转模拟信号隔离变送器产品特点
● PWM转4-20mA/0-10V模拟信号分辨灵敏、响应速度快
● 全量程内极高的线性度（非线性度<0.2%）
● 辅助电源与信号输入、输出3000VDC三隔离
● 辅助电源：5V、12V、15V或24V直流单电源供电
● 低成本超小体积，SIP-12符合UL94V-0标准阻燃封装
● 较强的抗EMC电磁干扰和高频信号空间干扰特性
● 工业级温度范围: - 40 ~ + 85 ℃
典型应用
● PWM信号变送、隔离、长线传输
● PWM信号转换成模拟量进行线性精密控制
● 单片机PWM信号转换成模拟信号
● 工业现场PLC控制和变频器控制
● 地线环流干扰抑制
● 工业锅炉炉温的自动选择控制
● PWM构建DA转换器、变送器

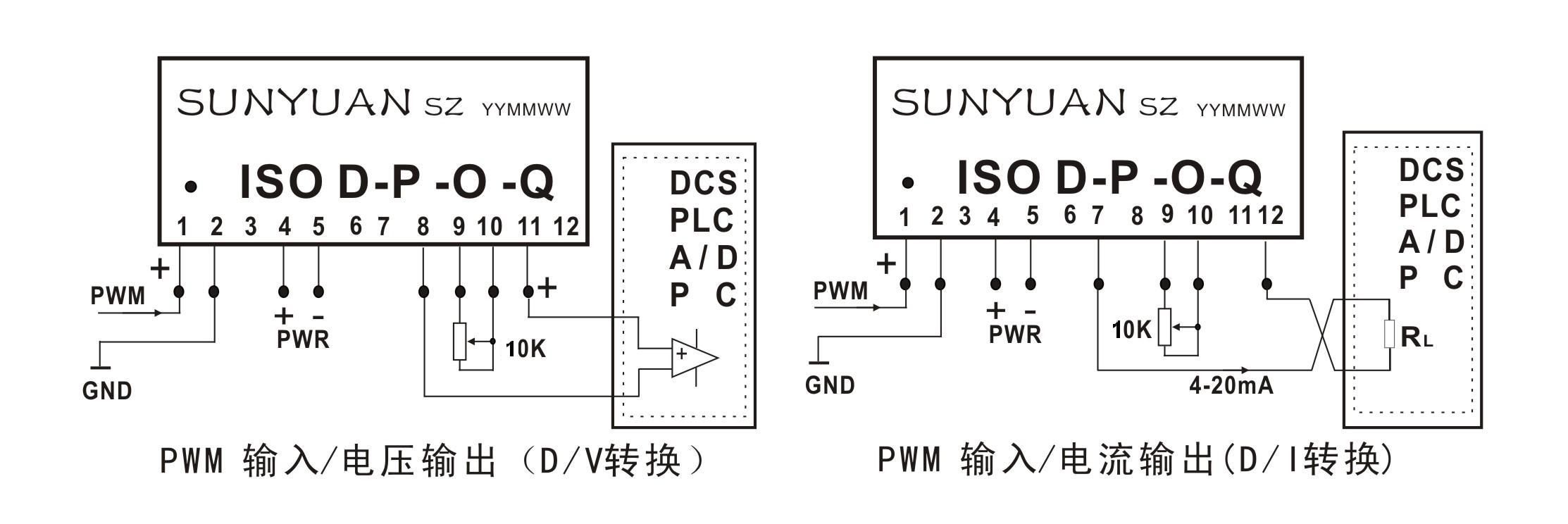

产品选型举例
例1： 信号输入：20KHz 方波； 信号输出：4-20mA；100mSec的响应时间； 辅助电源：24V。
对应产品型号： ISO D5-P1-O1-Q1
例2： 信号输入：50Hz 方波； 信号输出：0-5V； 3Sec的响应时间； 辅助电源：12V。
对应产品型号： ISO D1-P2-O4-Q3
详细技术资料：http://www.sunyuansz.net/products/lm1/28.html
典型应用
应用1：将传感器、变送器输出的4-20mA/0-10V模拟信号，经ISO U-P-D-Q模块隔离转换成PWM信号。通过ISO CAN模块进行远程无失真传输，再由ISO D-P-O-Q模块还原为4-20mA/0-5V模拟信号进行线性精密控制。

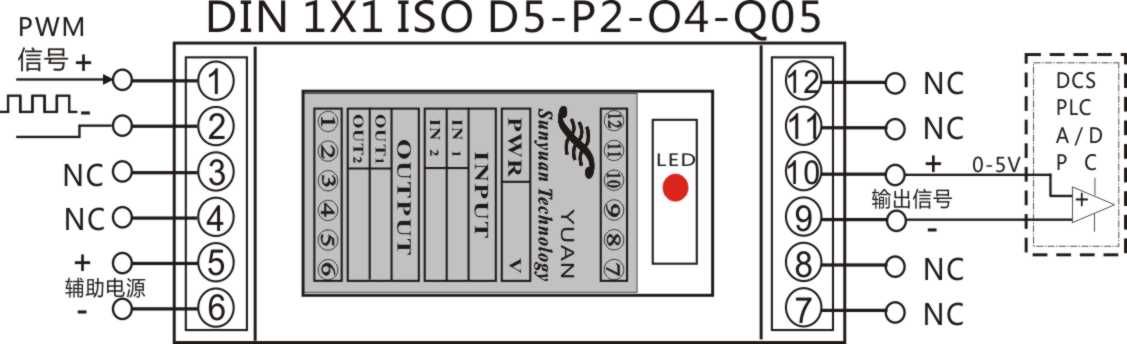

DIN35导轨安装产品典型应用
DIN35导轨安装产品应用：将传感器、变送器输出的4-20mA/0-10V模拟信号，经DIN1X1 ISO U-P-D-Q模块隔离转换成PWM信号。通过ISO CAN模块进行远程无失真传输，再由DIN1X1 ISO D-P-O-Q模块还原为4-20mA/0-5V模拟信号进行线性精密控制。
PWM隔离变送器分类产品二、4-20mA/0-10V模拟信号隔离转换为PWM脉冲调宽信号隔离变送器： ISO U/A-P-D-Q系列
SunYuan ISO U(A)-P-D-Q系列产品是顺源新开发的业界领先技术小体积（SIP12 Pin）低成本可编程控制型隔离变送器。可以将传感器、仪器仪表、变送器输出的模拟信号隔离放大、AD转换为PWM方波信号，并实现脉冲频率控制可编程输出。传感器、变送器、仪器仪表及控制设备嵌入安装该IC后能立即与PC机、PLC/DCS组成以太网/物联网、RS232总线网络并联网通讯，将现场传统控制设备升级为工控智能化设备，方便用户远程监控。
SunYuan ISO U(A)-P-D-Q在同一模块内集成了多路高隔离DC/DC电源、模拟放大与变换电路、可编程MCU、信号隔离控制电路等，特别适用于工业现场模拟信号的AD隔离变送，现场总线、以太网物联网、PLC/DCS上位机对多路传感器信号采集和分析。内部集成的高效率DC-DC隔离电源，分别给内部的输入调理电路、微型单片机AD转换电路和输出信号隔离电路供电。 SMD工艺结构及新技术隔离措施使该器件能达到：辅助电源与模拟信号输入、PWM信号输出的2500VAC三隔离，输入信号与通讯串口共地。并且能满足工业级宽温度、潮湿、震动的现场恶劣工作环境要求。
SunYuan ISO U(A)-P-D-Q系列产品使用非常方便，无需外接任何元件即可实现模拟信号与PWM信号的隔离变送功能。12脚单列直插的超小体积（33.0X15.5X10.5mm）及标准PCB板上安装设计，有效简化用户系统设计方案选择，降低体积和布线成本。产品有PCB板上安装的IC封装、DIN35标准导轨安装和PIM面板显示嵌入式安装方式。 DIN导轨式安装方式可实现信号一进一出隔离传输功能。 PIM 面板嵌入式智能化变送表可实现传感器模拟信号隔离显示、报警控制及远距离无失真传输等多种功能。 广泛应用在冶金采矿、石油化工、电力设备、医疗仪器、工业自动化、新能源设施及军工科研等领域，用户可根据现场需要选择合适产品。
模拟信号转PWM脉冲调宽信号隔离变送器产品特点
● 4-20mA/0-10V转PWM信号分辨灵敏、响应速度快
● 全量程内极高的线性度（非线性度<0.5%）
● 辅助电源与信号输入、输出2500VAC三隔离
● 辅助电源：5V、12V、15V或24V直流单电源供电
● 低成本超小体积，SIP-12符合UL94V-0标准阻燃封装
● 较强的抗EMC电磁干扰和高频信号空间干扰特性
● 工业级温度范围: - 40 ~ + 85 ℃
典型应用
● 模拟量信号变送、隔离、长线传输
● 工业现场PLC控制和变频器控制
● 工业现场电机控制和灯光调节控制
● 地线干扰抑制
● 工业锅炉炉温的自动选择控制
● PWM构建AD变换器
详细技术资料：http://www.sunyuansz.net/products/lm1/29.html
产品选型举例
例1： 信号输入：0-5V； 信号输出：5KHz方波；100mSec的响应时间； 辅助电源：24VDC；
对应产品型号： ISO U1-P1-D3-Q01
例2： 信号输入：0-20mA；信号输出：25KHz方波； 500mSec响应时间；辅助电源：12VDC；
对应产品型号： ISO A3-P2-D5-Q05

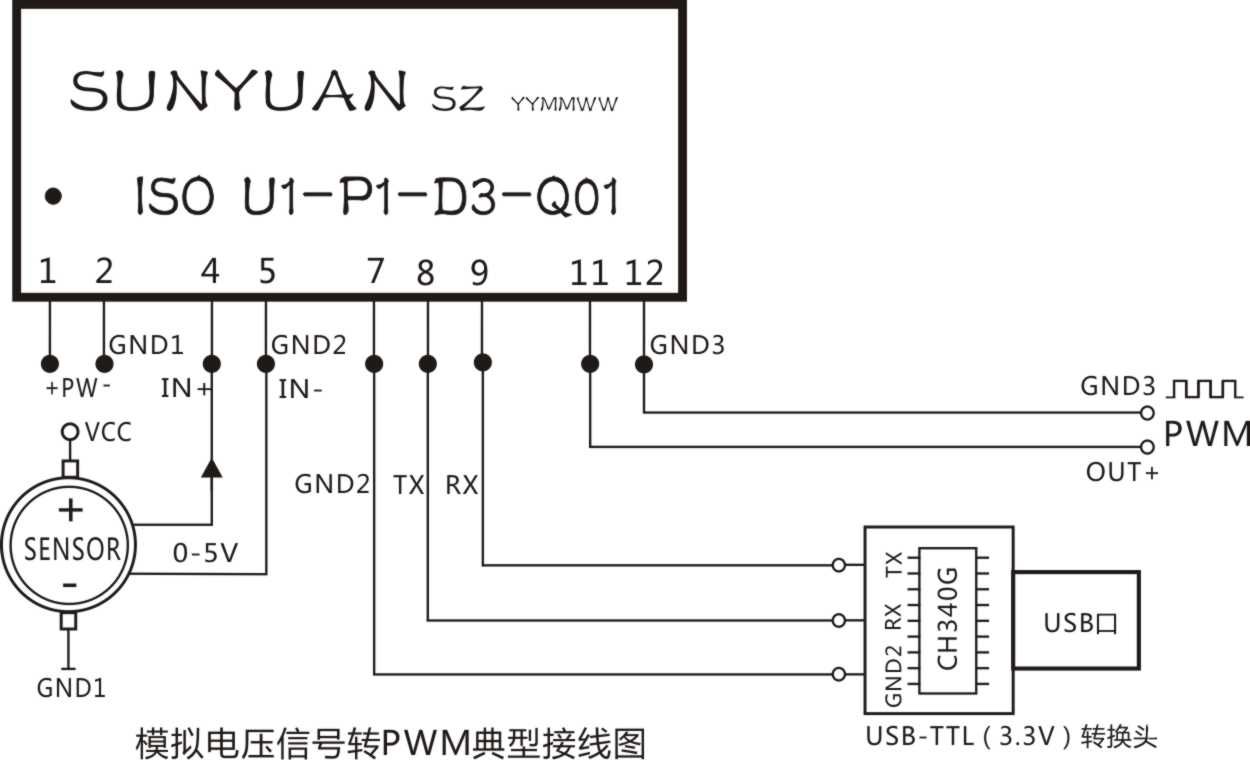

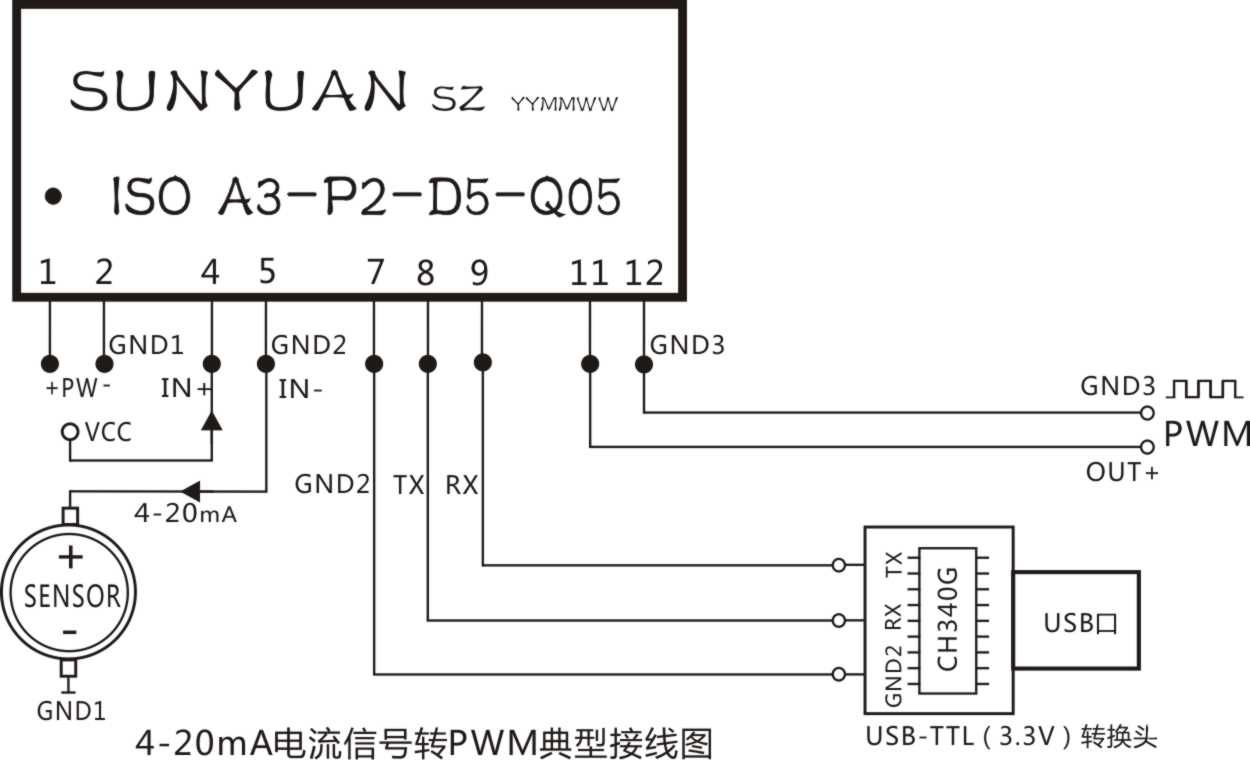

典型应用接线图

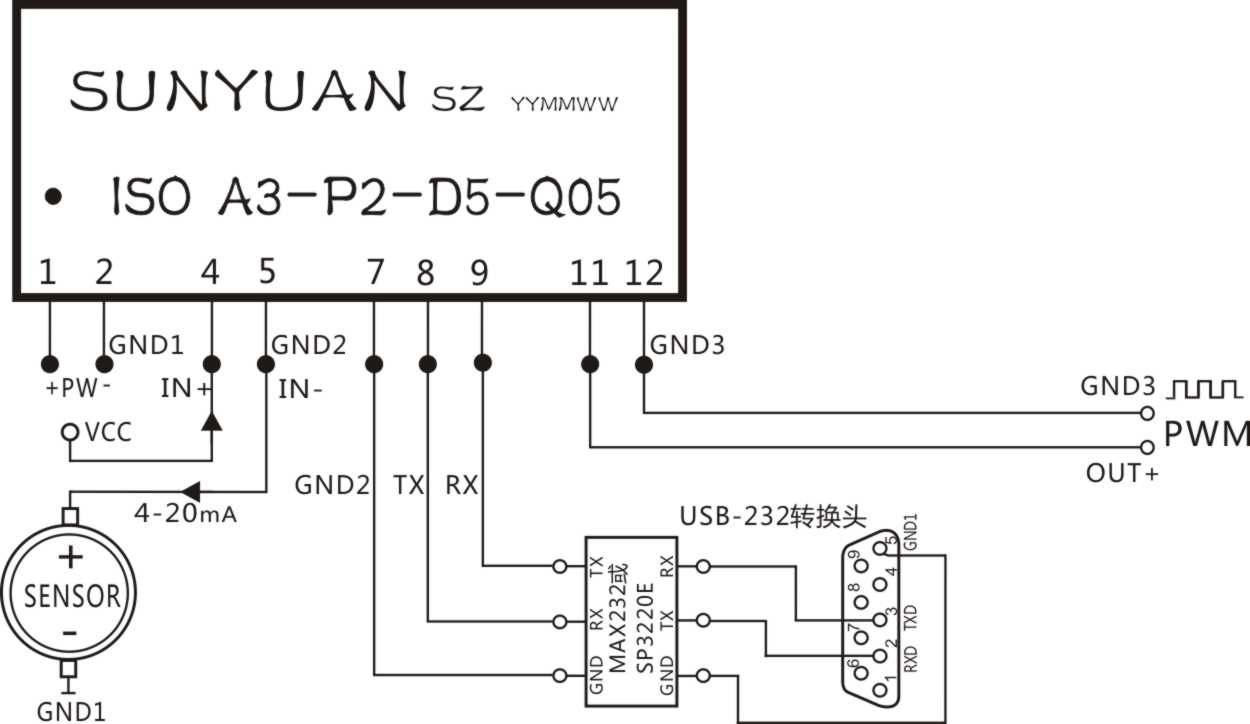

备注： IC模块通讯口出来的电平是3.3V的TTL电平，如果客户手上没有USB转TTL（3.3V）电平转换头，只有USB转232线或者232转232线，那么客户使用我们的IC模块的时候，必须另外加电平转换芯片MAX232或者SP3220E，把IC模块的TTL电平转为232电平（15V）再接到转换头上。示意图如下：

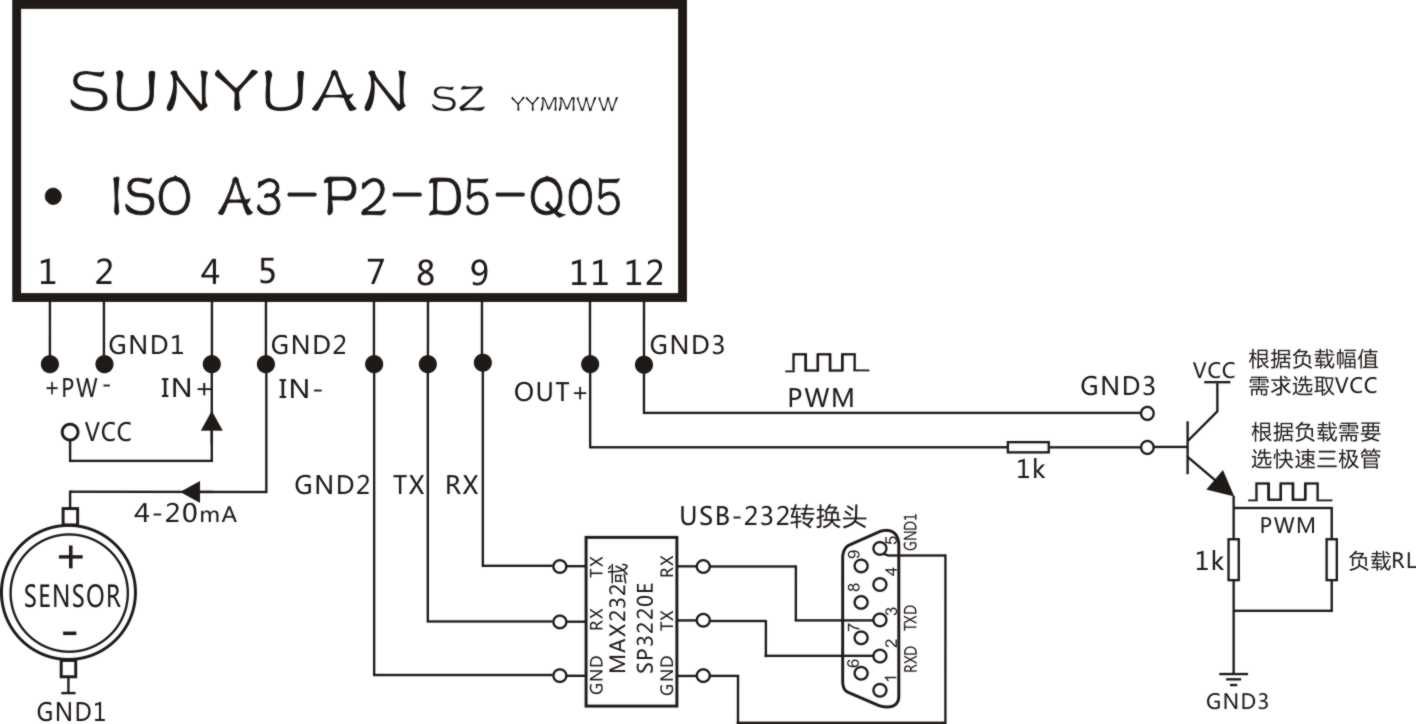

应用1：电流放大器来增强PWM 驱动带载能力。
IC模块本身输出的PWM信号幅值为5V，电流驱动能力为100mA。
如果客户想改变幅值或者扩大电流驱动能力，可以自行外接功率放大电路进行放大，参考电路如下(只供参考)：

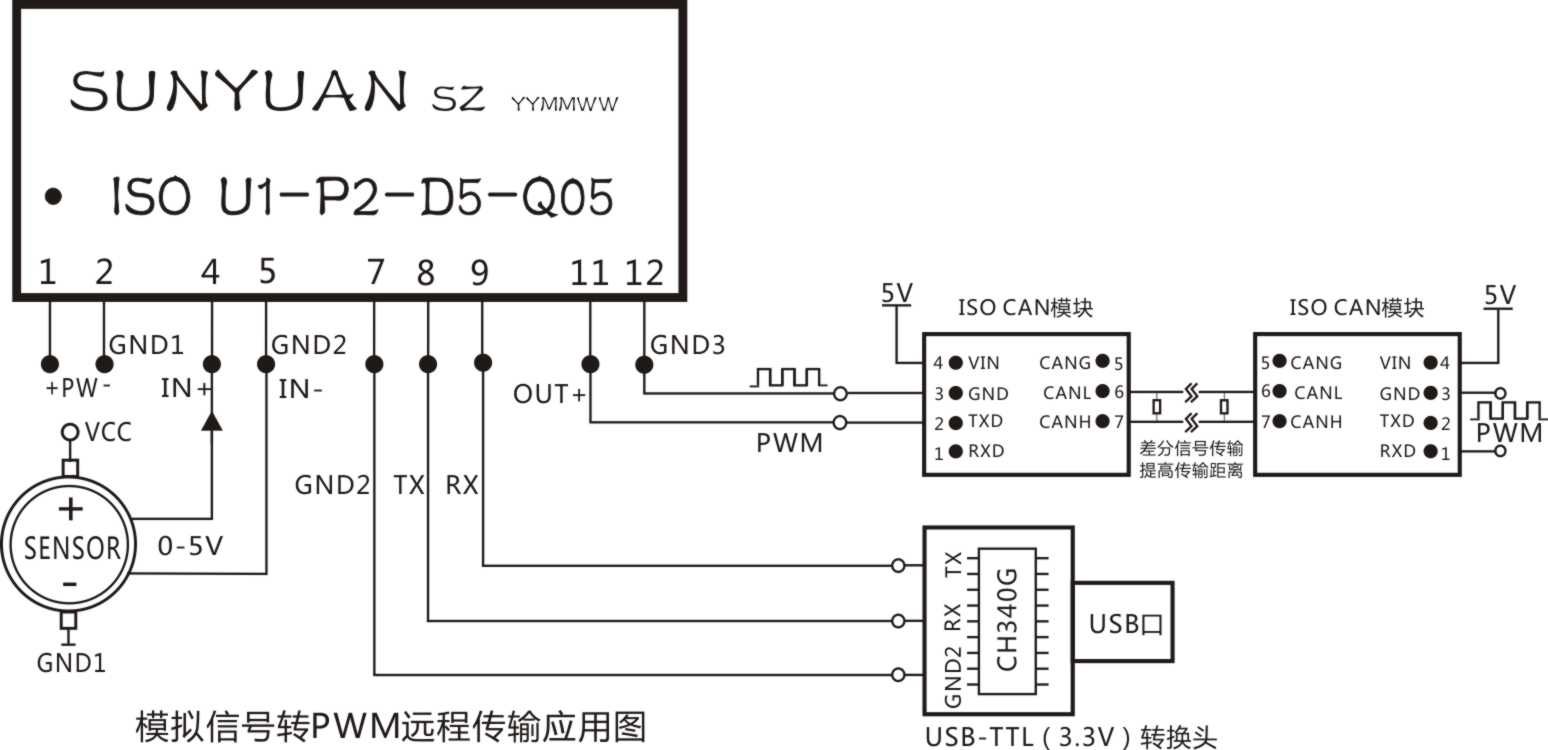

应用2：将传感器、变送器输出的模拟信号隔离转换成PWM信号，用CAN总线模块进行远程无失真传输。

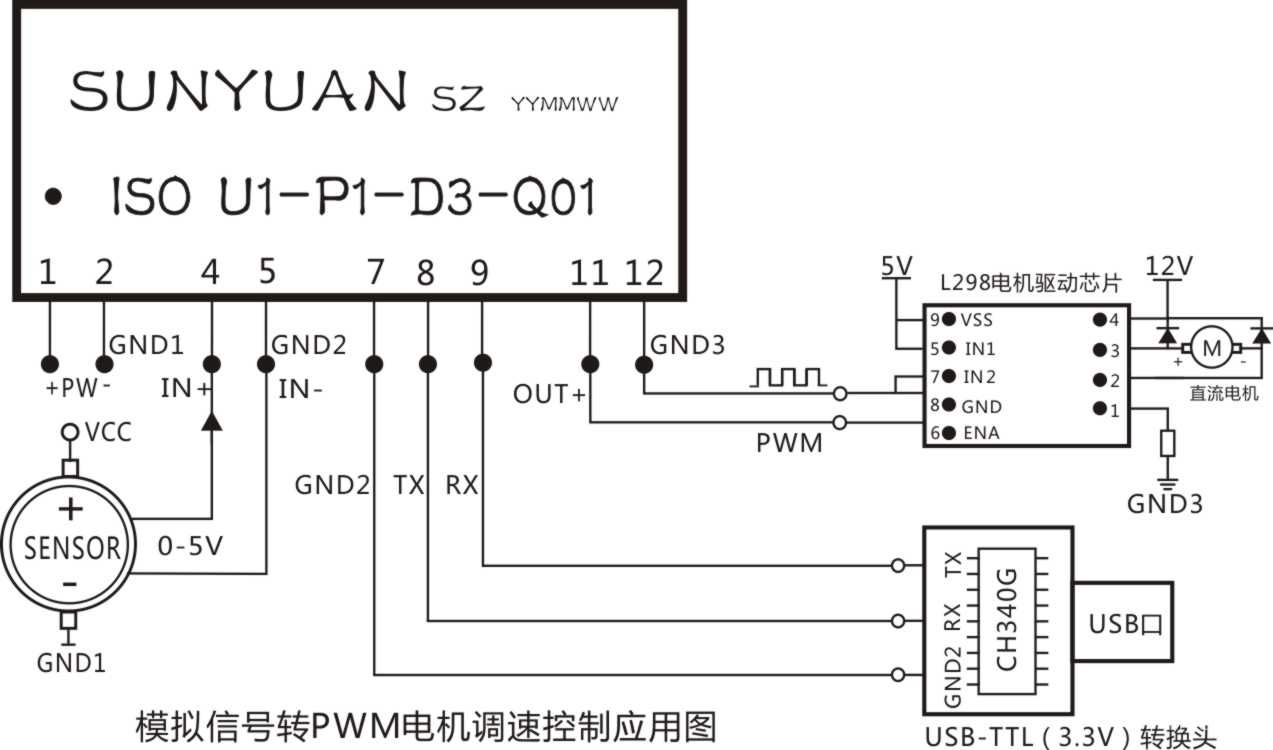

应用3：将传感器、变送器输出的模拟信号隔离转换成PWM信号，用来调控直流电机转速。

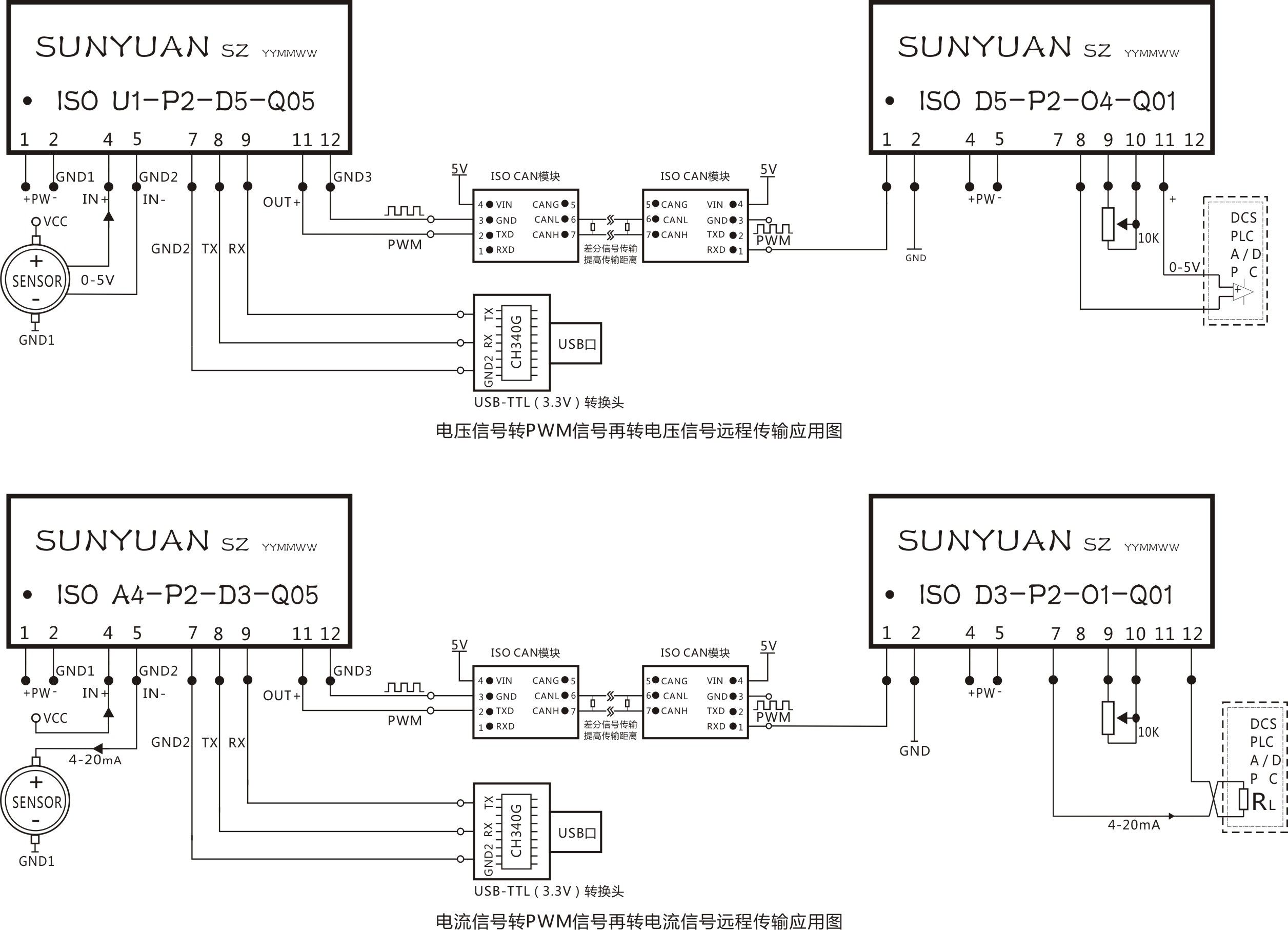

应用4：将传感器、变送器输出的模拟信号经过ISO U-P-D-Q隔离转换成PWM信号，通过ISO CAN模块进行远程传输，再通过ISO D-P-O-Q还原为模拟信号。
上位机通讯功能
ISO U(A)-P-D-Q系列IC具备与上位机通讯功能，通讯连接线：USB转TTL（3.3V）电平线（该转换线市面上可以购买），客户使用时将IC脚位TX,RX,GND2分别与USB线的RX,TX,GND连接，利用串口调试助手可以读取ADC转换后的二进制值和占空比数值方便客户对数据进行分析。串口调试助手设置为：波特率19200bps,无校验位，8位数据位，1位停止位，如图所示：
